15907699081
萬騰臺式三軸自動點膠機，是由X/Y/Z三個軸組成，由運動軟件驅動馬達實現三軸聯動，完成平面各種點涂膠動作，打點、畫線、畫圓及不規則平面三維圖形等。膠閥點膠機、各類線路板、手機殼、數據線、IC、手提電腦、充電器等都適用。

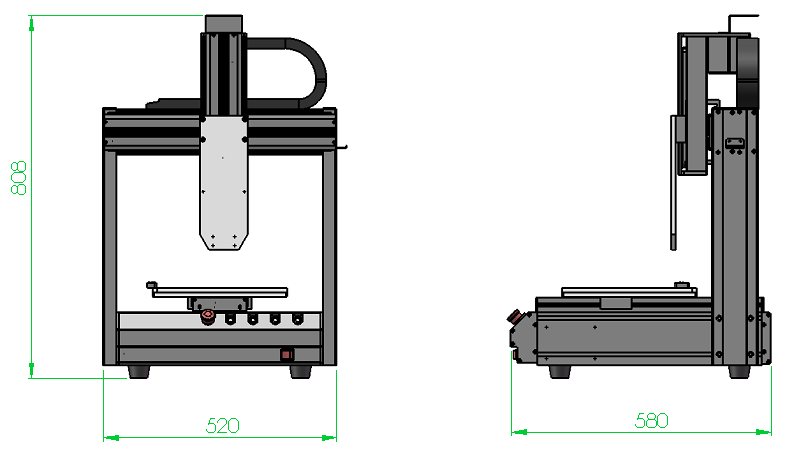

三軸點膠機整機尺寸：

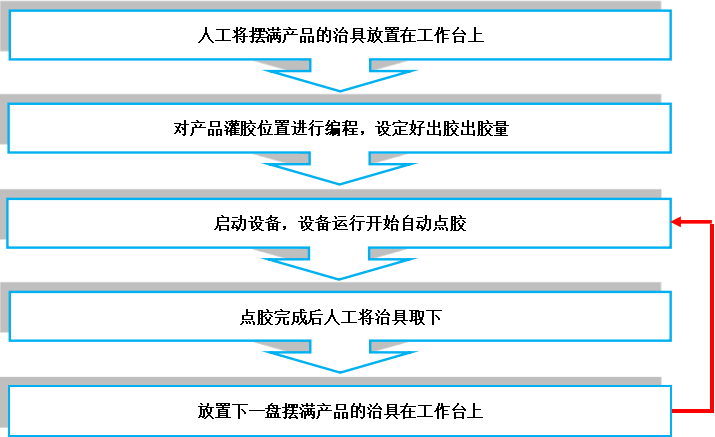

三軸點膠機操作流程：
萬騰三軸點膠機整機硬件包括：
| 鋁型材加工件 | 4升儲料桶 | 精密回吸閥 | 油水分離器 |
| 調壓閥 | 運動控制器 | 手持編程器 | 電源供應器 |
| 步進馬達 | 光電限位開關 | 步進馬達驅動 | 直線導軌 |
| 同步輪同步帶 | 電磁閥 | 按鈕 | 產品定位治具 |
萬騰三軸點膠機技術參數：
| 點膠范圍： | X300mm x Y300mm x Z100mm | 最大速度： | 500mm/sec |
| 位置精度： | 0.05mm | 出膠速度： | 0.1g/sec～2g/sec |
| 編程方式： | 手持編程器 | 傳動方式： | 步進馬達+直線導軌+同步帶 |
| 供膠方式： | 根據膠水要求選配 | 信號對接： | 外部膠機三芯接口/通斷信號 |
| I / O訊號： | 16 In puts/8 Out puts | 外部接口： | RS232 |
| 地輪地腳： | 萬象輪+支撐腳杯 | 工作環境： | 濕度20-90%溫度0-40℃ |
| 電源功率： | AC220V 50HZ / 0.5KW | 工作氣源： | 0.5Mpa — 0.7Mpa |
| 設備尺寸： | L580mm x W520mm x H808mm | 設備重量： | 約160KG |
想了解關于“臺式三軸點膠機”的更多功能規格與價格，請立即咨詢在線工程師。因為我們是“臺式三軸點膠機”的源頭工廠，無需中間商，凡是在線咨詢的，我們都會給予最大優惠的廠家底價哦~
